OPERAZIONI DI AVVIO DI INVERTER FOTOVOLTAICO ABB FIMER
COME CONFIGURARE IL WIFI DI INVERTER FOTOVOLTAICO
ESEGUIRE L'AUTOTEST PER LA PRATICA DI CONNESSIONE AL RETE
ATTIVARE IL MONITORAGGIO PER LA CONNESSIONE AD INTERNET DELL'INVERTER
Vediamo come fare la messa in servizio di un nuovo inverter Fimer Abb appena installato

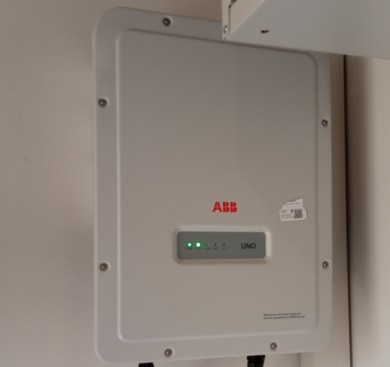

L'inverter è senza display come quello mostrato di seguito
La procedura da fare prevede di :
1) connettere l'inverter al cellulare tramite wifi
2) esecuzione dell'autotest
3) connessione dell'inverter ad internet tramite wifi
4) visualizzazione dei dati di produzione tramite internet
1) connettere l'inverter fotovoltaico Abb al cellulare tramite wifi
Assicurarsi che l'inverter sia accesso ed in produzione
dal cellulare aprendo le impostazioni del wifi cercare la rete wifi creata dall'inverter
cliccare sulla rete wifi Abb per abilitare la connessione diretta
sconnettere la rete dati del cellulare
aprire il browser Chrome e digitare l'indirizzo 192.168.117.1 nella barra di ricerca

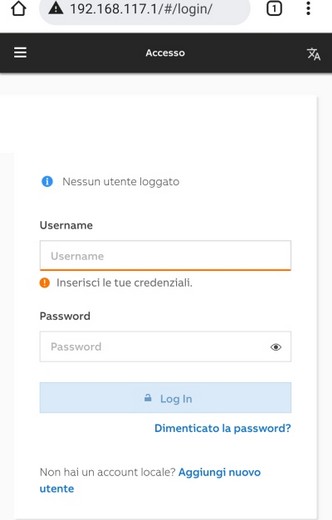

comparirà il menù seguente

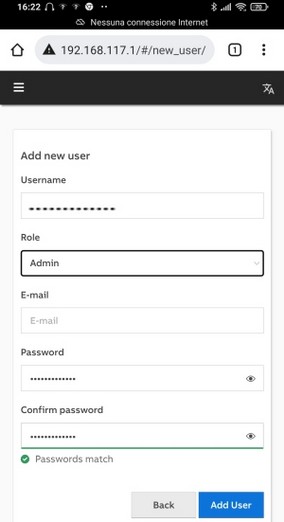

abilitarsi registrando un nuovo utente con Username e Password
scegliere Admin nel campo Role
2) esecuzione dell'autotest richiesto per la pratica di connessione alla rete elettrica
ora l'inverter è connesso al cellulare e si ha a cellulare la schermata seguente

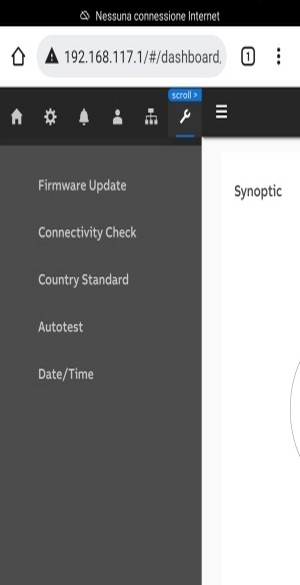

cliccare sulla quinta icona della chiave inglese, quindi cliccare sulla voce Autotest

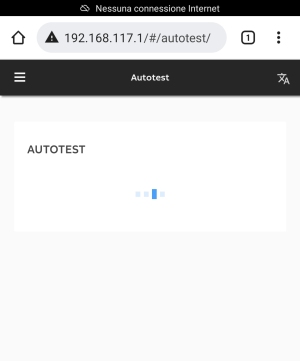

L'autotest inizia e durerà circa 15 minuti
Al termine il report in pdf può essere scaricato sul cellulare
3) connessione dell'inverter ad internet tramite wifi

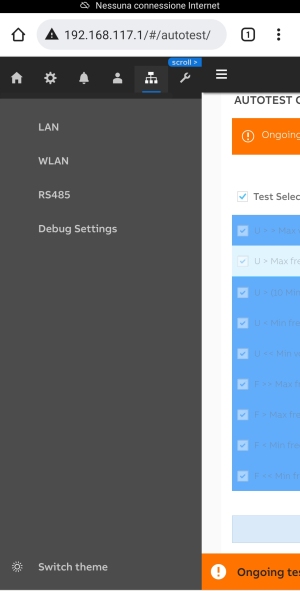

dalla schermata iniziale cliccare sulla quarta icona di rete
dal menù che ne esce cliccare su Wlan

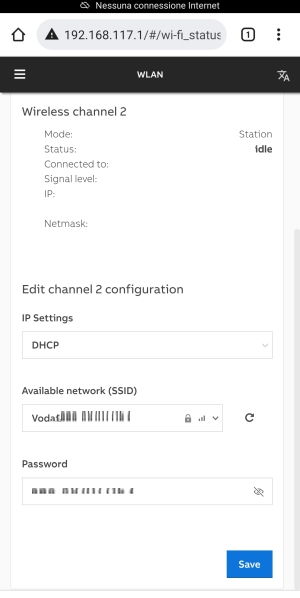

scegliere la rete wifi a cui ci si vuole connettere ed inserire la password
scegliere l'opzione DHCP in IP setting

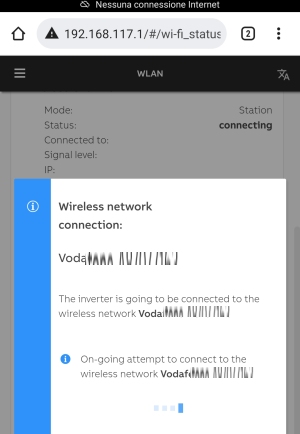

La connessione dell'inverter al wifi viene stabilita
4) visualizzazione dei dati di produzione tramite internet

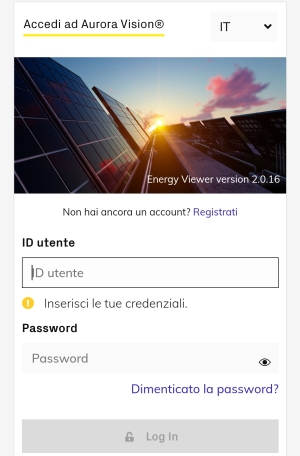

scaricare nel cellulare l'app Energy Viewer ed avviarla
registrarsi inserendo nuovi ID utente e Password

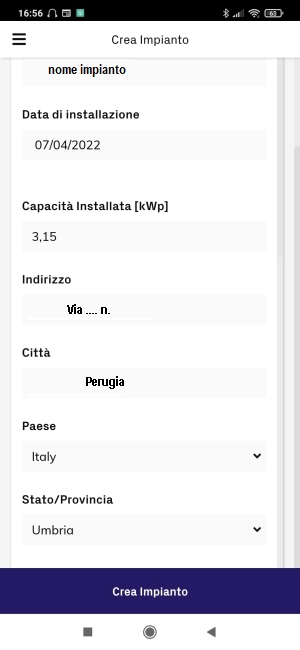

inserire tutti i dati richiesti e cliccare su Crea impianto

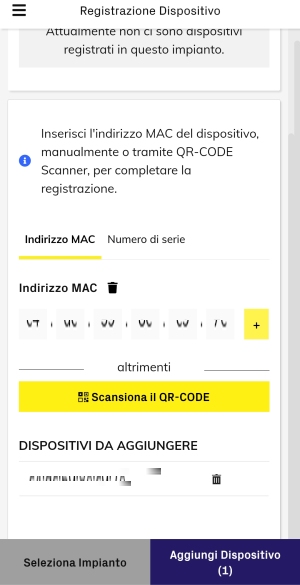

nella schermata seguente immettere il numero Mac mostrato presente su un adesivo con 6 coppie di caratteri
oppure scansionare dal cellulare stesso il codice QR presente sempre su adesivo

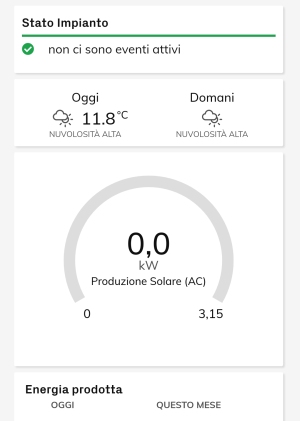

Sarà ora possibile monitorare la produzione dell'impianto dall'app Energy Viewer
